  • ООО "ЛарНик"+ :: Каталог :: Телефонное оборудование :: Номеронабиратели и комплектующие телефонным аппаратам :: Тонально-импульсный номеронабиратель ТОН-3


  • Каталог продукции :


    Тонально-импульсный
    • ID нашей фирмы: Нб-007
    • ID производителя: ТОН-3
    • Название изделия: Тонально-импульсный номеронабиратель ТОН-3
    • Единица измерения: шт
    • Цена: запрос
    • Описание: Тонально-импульсный номеронабиратель “ТОН-3”

      Назначение и параметры
      Тонально-импульсный номеронабиратель ТОН-3 предназначен для эксплуатации совместно с оборудованием АПСО-Э (аппаратура одночастотной полуавтоматической связи) в составе коммутатора типа МРУ или аналогичного. Устройство обеспечивает набор номера как многочастотным (тональным - код “2 из 6”), так и обычным, импульсным способом.
      Высокая стабильность частот в сигнале набора номера гарантируется использованием встроенного цифрового кварцевого генератора.
      Конструктивно номеронабиратель выполнен в виде отдельного модуля - платы, размещаемого в корпусе тастатуры, либо внутри корпуса МРУ.

      Варианты поставки номеронабирателя:
      •отдельный модуль номеронабирателя;
      •в сборе с подключенной тастатурой.
      Для работы модуля к нему подключается внешняя 12-кнопочная тастатура. Модуль ориентирован на работу со стандартной матричной 12-кнопочной тастатурой, структура которой показана на рис. 2, однако в качестве таковой может использоваться любая тастатура с проходным сопротивлением кнопки не более 1К. В случае использования тастатуры с типом, отличным от указанного, следует обеспечить правильное подключение тастатурного кабеля к входам модуля.
      Питание модуля стандартное: 24 В.
      Параметры модуля при импульсном наборе номера соответствуют ГОСТ 10710-81.
      Параметры модуля при тональном наборе номера приведены в таблице.
      Частоты, генерируемые при тональном наборе номера модулем ТОН-3
      Клавиша/Частота1/Частота2
      1/ 700/ 900
      2/ 700/ 1100
      3/ 900/ 1100
      4/ 700/ 1300
      5/ 900/ 1300
      6/ 1100/ 1300
      7/ 700/ 1500
      8/ 900/ 1500
      9/ 1100/ 1500
      0/ 1300/ 1500
      #/ 700/ 1700
      */ 1300/ 1700

      В изделии режимы тонального и импульсного набора номера разделены. Предусмотрен переход из одного режима в другой нажатием спецклавиш тастатуры:
      “*” - переход в режим тонального набора. При нажатии этой клавиши на выходе многочастотного набора формируется тональный сигнал с частотами, соответствующими данной кнопке. При последующих нажатиях цифровых клавиш на выходе многочастотного набора формируется тональный сигнал с частотами, соответствующими нажимаемой клавише, при этом импульсный набор не производится. Эта ситуация сохраняется до нажатия клавиши \\\\\\\"#\\\\\\\", завершающей тональный набор номера в соответствии с протоколом АПСО-Э.
      “#” - переход в режим импульсного набора. При нажатии этой клавиши на выходе многочастотного набора формируется тональный сигнал с частотами, соответствующими данной кнопке, который выдается до момента ее отжатия. При последующих нажатиях цифровых клавиш на выходе многочастотного набора сигнал не формируется, производится только импульсный набор. Эта ситуация сохраняется до нажатия клавиши “*”.
      Порядок подключения тастатуры
      Что у Вас есть:

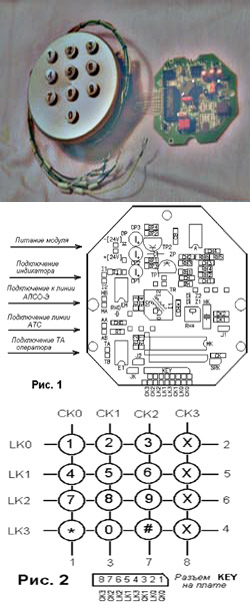

      Модуль ТОН-3, общий вид которого со стороны монтажа показан на Рис. 1.
      Что нужно сделать:

      Подключить к модулю тастатуру (если ее нет в комплекте поставки), и подключить модуль к линиям, обеспечив работу телефониста по набору номера в импульсном и тональном режиме.

      Как это сделать:
      Подключить к модулю тастатуру.
      Модуль рассчитан на работу со стандартной матричной 12-кнопочной тастатурой, структура которой показана на рис. 2.
      Необходимо правильно распаять жгут проводов от тастатуры на точки пайки разъема “KEY” модуля. В нижней части рис. 2 показана нумерация контактов разъема и соответствие им линий столбцов и строк клавиатурной матрицы. В верхней части рисунка показана сама матрица. Слева и вверху приведены обозначения линий, справа и внизу - соответствующие контакты разъема “KEY”, к которым линии должны быть подключены.
      В 12-кнопочной тастатуре кнопки, помеченные крестом, отсутствуют. Соответственно, отсутствует линия CK3, контакт 8 на разъеме остается свободным.
      Возможно использование 16-кнопочной тастатуры с показанной организацией.
      Возможно также использование тастатур с иной организацией, однако потребуется консультация с разработчиком и перепрограммирование микропроцессора.
      Возможно встраивание модуля в стандартный кнопочный телефон, с использованием штатной тастатуры и трубки.
      Подключить питание.
      Точки пайки проводов обозначены +[24v] и -[24v] (см. рис. 1). Модуль защищен от переполюсовки питания, но при неправильной полярности работать не будет. При отключенном питании модуль не оказывает никакого влияния на линии. Отключение питания при подключенных линиях не приведет к выходу модуля из строя.
      Подключить индикатор тонального/импульсного набора.
      Индикатор может быть подключен к точкам пайки I1 и I2 (см. рис. 1). Модуль обеспечивает между этими точками сопротивление 600 Ом в режиме тонального набора и отсутствие проводимости в режиме импульсного набора. Индикатор можно построить, например, так: +24 В - светодиод - резистор 1.5 кОм - I1 - I2 - -24В. При необходимости группу контактов I1 и I2 можно использовать в ином качестве, однако потребуется консультация с разработчиком и, возможно, перепрограммирование микропроцессора. Ограничение по току - 80 мА.
      Подключить линию АПСО-Э (полуавтоматика).
      Линия подключается к модулю через точки пайки HA и HB. (см. рис. 1) Полярность подключения произвольная. Выход генератора в режиме тонального набора подключен к линии параллельно. По выходу генератор гальванически развязан с линией через трансформатор и обеспечивает выходную мощность сигнала на нагрузку 300 Ом (что соответствует суммарной входной нагрузке двух абонентов) в соответствии с протоколом линии (по напряжению ~0.7В). В режиме импульсного набора генератор отключается от линии с помощью электронного реле. Ограничение по напряжению - не более 30 В между проводами А и Б.
      Подключить линию АТС и подключить телефон оператора.
      Линия АТС подключается к модулю через точки пайки АA и АB. (см. рис. 1) Полярность подключения произвольная. Телефон оператора АТС подключается к модулю через точки пайки ТA и ТB. (см. рис. 1) Полярность подключения произвольная.
      В режиме тонального набора телефон оператора подключен к линии АТС. В режиме импульсного набора модуль отключает от линии телефон оператора на время набора импульсного кода каждой цифры и подключает собственный номеронабиратель. По завершению набора номера телефон оператора снова подключается к АТС. Следует иметь ввиду, что модуль не обеспечивает удержания линии - последнее должно обеспечиваться телефоном оператора (или схемами гарнитуры на МРУ). Если при наборе номера наступает пауза длиннее стандартной, к линии подключается телефон оператора. Если набор номера идет в быстром темпе, цифры запоминаются в буфере памяти модуля (64 цифры) и выдача номера осуществляется в стандартном режиме без подключения телефона оператора. Алгоритм работы модуля в этом режиме полностью соответствует алгоритму работы электронного телефонного аппарата. Ограничение по току в линии АТС - не более 80 мА. Дополнительные возможности Использование описанных ниже особенностей и режимов работы предполагает соответствующую квалификацию персонала. Производитель не несет ответственности за последствия такового, наступившие вследствие небрежности либо ошибки при манипуляциях с модулем.

      Тестовые частоты
      В модуле имеется перемычка J1 (см. рис.1). Если она установлена, при переходе в режим тонального набора вместо стандартных двухчастотных посылок будет непрерывно генерироваться синусоидальный сигнал. Частота сигнала изменяется нажатием кнопок клавиатуры. Кнопке “1” соответствует 100Гц, “2” - 300Гц. “3” - 500Гц “4” - 700Гц и т.д., увеличиваясь на 200Гц при возрастании цифры на 1. Этот режим - тестовый, позволяет убедиться в работоспособности модуля и оценить погрешности частот.
      Регулировка уровня выходного сигнала Оперативная регулировка уровня выходного сигнала многочастотного набора не предусматривается, однако, при необходимости такая регулировка может быть обеспечена распайкой соответствующего подстроечного резистора с номиналом 2 кОм на место RH* по согласованию с производителем. Номинальному уровню сигнала соответствует сопротивление 1.6 - 1.7 кОм, которое в поставляемом модуле обеспечивает ЧИП-резистор на стороне пайки. При уменьшении сопротивления выходной сигнал растет.

      Автономное тестирование модуля
      Автономное тестирование модуля производится следующим образом. К входам питания +[24v] и -[24v] подключается питание от внешнего источника 24 В, входы HA и HB соединяются через резистор 300 Ом, вход АВ через резистор 1.5 кОм подключается к минусу источника 60 В, вход АА - напрямую к плюсу источника 60 В, к входам ТА и ТВ - телефон. После включения осциллографом в соответствующих режимах на входах HA и HB наблюдают посылки тонального набора, на входах АА и АВ - импульсный набор.

      Прослушивание набора телефонистом
      При наборе номера импульсным способом телефон телефониста отключается от линии и оператор не слышит набора, что создает дискомфорт. Если между входами АА и ТА подключить конденсатор 22-47 нф, 60 В, набор будет прослушиваться.

      Подключение кнопки сброса
      Подключив к контактам SRK нормально разомкнутую кнопку, можно путем нажатия на нее формировать сигнал сброса микропроцессора. По этому сигналу микропроцессор переводится в начальное состояние. Условия эксплуатации

      Внимание!
      •Имеющийся в модуле преобразователь напряжения +5±0.25В, предназначенный для питания микропроцессора, рассчитан на входное питание -24±2В. Следует обеспечить данный уровень входного напряжения питания, т.к. выход за пределы указанного диапазона может привести к выходу модуля из строя. Внимательно следите за уровнем напряжения питания.
      •Предельно допустимый ток коммутации электронных реле, применяемых в модуле, - 100мА. Предельно допустимое напряжение - 230В. Превышение этих уровней во входных цепях выведет модуль из строя.

      Цена с ндс.
      Срок поставки 2-3 недели. Рекламный материал предоставлен производителем.
